Lire un floor plan revient à transformer un dessin technique en décisions concrètes. La première action à faire, avant tout, c'est de vérifier l'échelle du document et l'orientation indiquée par la flèche du Nord : ces deux repères conditionnent tout le reste de la lecture. Une fois ces bases posées, une méthode en six étapes permet de décoder n'importe quel plan sans en oublier les points bloquants.
En bref:
- Vérifiez toujours que l’échelle et la flèche du Nord sont correctes pour éviter toute erreur d’interprétation.
- Connaître les abréviations principales (GTL, HSP, WIC) facilite l’analyse rapide des composants essentiels du plan.
- La distinction entre surfaces habitables et emprise au sol doit être claire pour évaluer précisément l’espace utilisable et la structure.
- Une lecture structurée en six étapes, notamment la vérification des murs porteurs et des ouvertures, permet d’éviter d’oublier des points cruciaux.
- Utilisez des outils comme haio pour croiser la surface du plan avec les tendances du marché, tout en conservant une expertise structurelle.
Table des matières
- Types de plans immobiliers et où trouver les informations clés
- Comment convertir l'échelle et vérifier l'orientation d'un plan ?
- Quels symboles et abréviations faut-il connaître pour décoder un plan ?
- Comment interpréter les cotes et distinguer surface habitable et parties communes ?
- Quelle méthode suivre pour lire un plan étape par étape ?
- Quelle checklist suivre avant de signer ou de visiter un bien ?
- Comment haio complète la lecture d'un plan sans remplacer un diagnostic ?
- Perspective HAIO : pourquoi apprendre à lire un plan change la prise de décision immobilière
- Vérifiez vos surfaces et vos scénarios avec haio
- Sources
Types de plans immobiliers et où trouver les informations clés
Un plan de masse montre l'implantation du bâtiment sur son terrain, vu du dessus. Un plan de niveau, lui, détaille l'agencement intérieur d'un étage : cloisons, ouvertures, circulations. La coupe, enfin, tranche le bâtiment à la verticale pour révéler les hauteurs sous plafond et les volumes qu'aucun plan de niveau ne peut montrer.
Avant même d'analyser les pièces, jetez un œil au cartouche, ce petit encadré généralement placé en bas à droite. Il indique la date de création, l'auteur, l'échelle utilisée et surtout l'indice de révision : vérifier systématiquement cette information évite de travailler sur une version obsolète du document, un piège fréquent quand un promoteur modifie un plan en cours de commercialisation.
La légende, souvent en marge ou en bas de page, mérite aussi une lecture systématique :
- Elle liste les symboles propres à ce plan précis (chaque bureau d'études a ses variantes).
- Elle précise parfois les unités de mesure utilisées (mètres, centimètres).
- Elle indique l'échelle graphique sous forme de barre, utile si le document a été redimensionné à l'impression.
Comment convertir l'échelle et vérifier l'orientation d'un plan ?
Les échelles courantes sur un plan immobilier sont 1:50, 1:100 et 1:200. Le 1:50 s'utilise pour les détails intérieurs (cuisine, salle de bains), le 1:100 pour un plan de niveau complet, et le 1:200 pour visualiser un bâtiment entier ou une grande surface commerciale.
- Convertissez mentalement : à l'échelle 1:100, un centimètre sur le papier représente un mètre réel. Un mur qui mesure 3,5 cm sur le plan fait donc 3,50 mètres sur le terrain.
- Utilisez la barre d'échelle graphique plutôt que le seul chiffre indiqué, surtout sur un PDF ou une copie imprimée : si le document a été redimensionné (agrandi ou réduit à l'impression), le chiffre "1:100" devient faux, mais la barre graphique, elle, reste proportionnelle.
- Repérez la flèche du Nord, généralement en haut du plan ou près du cartouche. Elle détermine l'exposition de chaque pièce, donc la luminosité naturelle et le confort thermique aux différentes heures de la journée.
Ce genre de détail, invisible sur une simple visite virtuelle, ne saute aux yeux qu'en croisant plan et boussole.
Quels symboles et abréviations faut-il connaître pour décoder un plan ?

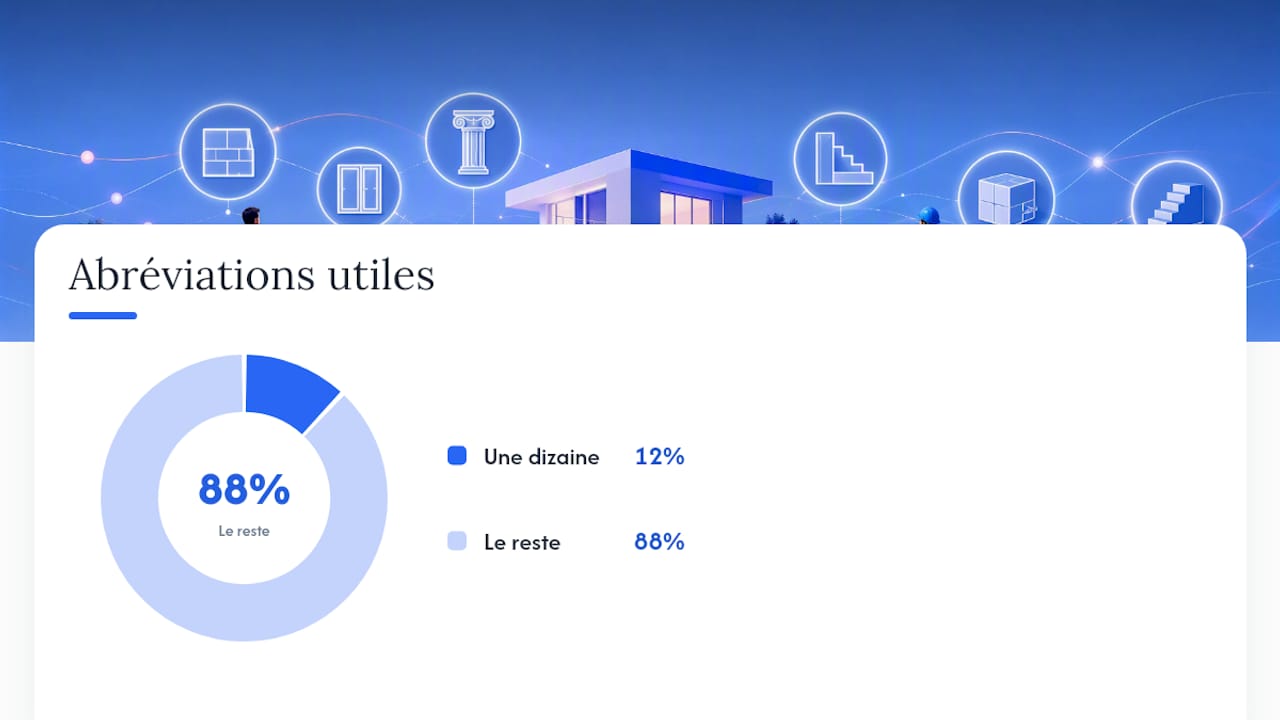

Un plan immobilier mobilise généralement près de 80 abréviations standardisées, mais une dizaine suffit à couvrir l'essentiel de ce que rencontre un acheteur ou un visiteur non professionnel.
Conseil de pro : notez ces abréviations sur une feuille avant votre visite : les retrouver en direct sur le plan vous fera gagner un temps précieux face au promoteur ou à l'agent.
- GTL : gaine technique du logement, où passent les réseaux d'eau, d'électricité et de ventilation. Elle est presque toujours non modifiable.
- FFL : niveau du sol fini, une référence d'altitude utile pour comparer les niveaux entre pièces ou étages.
- A/C : emplacement prévu pour une unité de climatisation.
- WC : toilettes, séparées ou non de la salle de bains selon le plan.
- WIC : dressing ou penderie intégrée.
- DN : indique une descente, souvent une trémie d'escalier ou un conduit vertical.
- HSP : hauteur sous plafond, cruciale pour évaluer le volume réel d'une pièce.
Côté conventions graphiques, retenez une règle simple mais fondamentale : les traits épais représentent les murs porteurs, les traits fins les cloisons. Les portes s'affichent en arc de cercle ouvert, les fenêtres en double trait fin dans l'épaisseur du mur, et les escaliers en série de lignes parallèles avec une flèche indiquant le sens de montée. Les hachures denses signalent souvent un élément structurel ou une zone technique à ne pas négliger.
Comment interpréter les cotes et distinguer surface habitable et parties communes ?
Les cotes (les chiffres accompagnant les traits de mesure) s'expriment presque toujours en centimètres ou en mètres, et il faut regarder si elles mesurent l'intérieur ou l'extérieur des murs. Une cote prise entre nus intérieurs donnera une surface plus petite qu'une cote prise entre nus extérieurs, un écart qui peut représenter plusieurs mètres carrés sur un grand logement.
- La surface habitable correspond à l'espace réellement utilisable, cloisons intérieures déduites, mesurée sous une hauteur sous plafond d'au moins 1,80 mètre selon les usages courants.
- La surface utile intègre parfois des espaces annexes comme un balcon ou une cave, comptés à une fraction de leur surface réelle.
- L'emprise au sol désigne la surface totale occupée par la construction sur le terrain, murs compris.
Pour un condo ou une copropriété, le plan précise aussi les limites entre parties privatives et parties communes. Cette distinction n'est pas qu'administrative : elle détermine qui paie quoi en cas de réparation ou d'entretien, une balustrade de balcon ou une canalisation encastrée pouvant relever de l'une ou l'autre catégorie selon le règlement de copropriété.
Quelle méthode suivre pour lire un plan étape par étape ?
Une lecture structurée en six étapes permet d'éviter les oublis, même sur un plan complexe :
- Identifiez le document : date, niveau concerné, type de plan (masse, niveau, coupe).
- Vérifiez l'échelle et le Nord avant toute autre analyse.
- Repérez la structure : murs porteurs (traits épais) versus cloisons (traits fins).
- Examinez les ouvertures : portes, fenêtres, et leur sens de battement.
- Analysez les cotes pour estimer les surfaces réelles.
- Vérifiez les symboles techniques : GTL, arrivées d'eau, réseaux électriques.
Les éléments comme la GTL ou les murs porteurs sont généralement les points bloquants d'un projet de rénovation ou d'aménagement : mieux vaut les identifier dès cette étape plutôt qu'après signature.

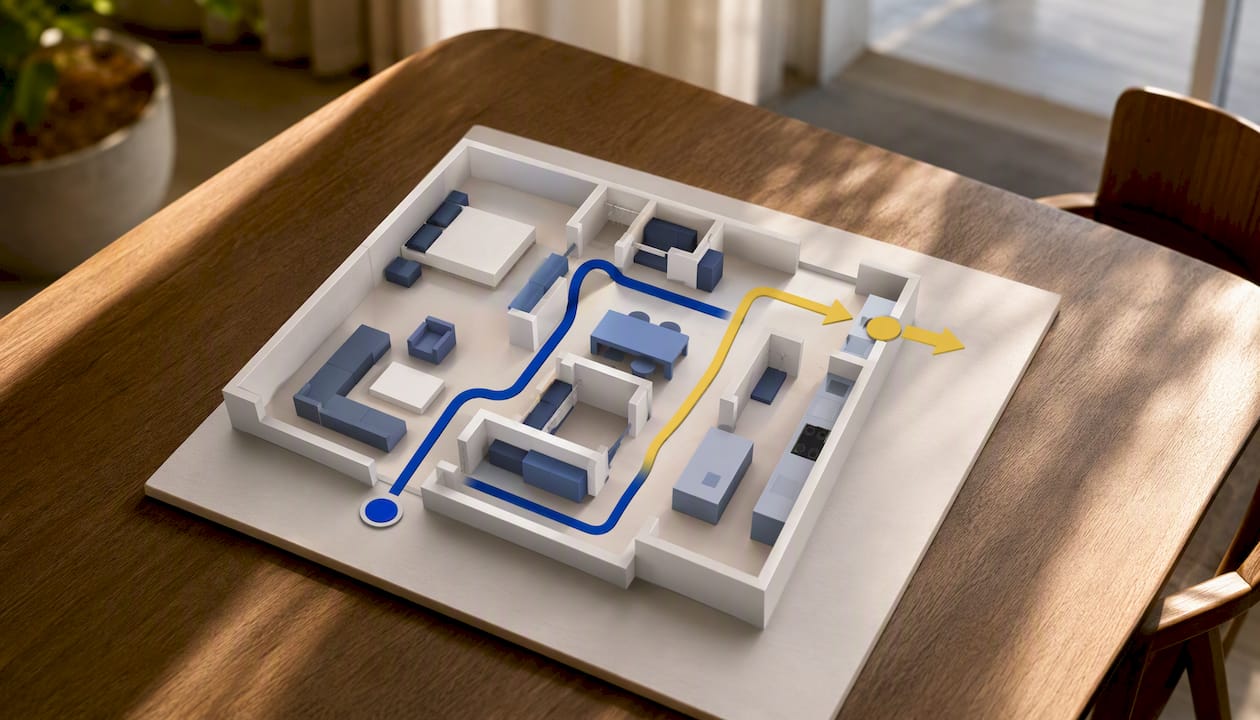

Conseil de pro : testez mentalement vos parcours quotidiens sur le plan, aller de la chambre à la cuisine, sortir les poubelles, ranger les courses. Le mobilier dessiné reste indicatif : ignorez-le et projetez plutôt vos propres meubles pour juger la circulation réelle.
Quelle checklist suivre avant de signer ou de visiter un bien ?
Une checklist courte, à emporter en visite ou en réunion avec un promoteur, aide à ne rien laisser filer :
- L'échelle indiquée correspond bien à la barre graphique du document.
- La flèche du Nord est visible et cohérente avec l'orientation constatée sur site.
- Les murs porteurs sont clairement distingués des cloisons.
- L'emplacement de la GTL est identifié et compris.
- Les cotes principales (chambres, séjour) ont été vérifiées à la main sur place.
- Les tolérances contractuelles de surface ont été demandées par écrit au promoteur.
Pour un achat sur plan (VEFA), demandez explicitement quelles cloisons peuvent faire l'objet de travaux modificatifs acquéreur : les murs porteurs et la GTL, eux, restent presque toujours fixes.
Comment haio complète la lecture d'un plan sans remplacer un diagnostic ?
Une fois les surfaces et l'agencement compris sur le plan, l'étape suivante consiste souvent à les confronter aux données du marché. C'est là qu'un outil comme la SuperApp haio prend le relais : elle croise la surface identifiée sur le plan avec les tendances de prix par quartier pour affiner une estimation de valeur.
- Estimation basée sur la surface réelle et les tendances du marché local.
- Simulation d'aménagement pour visualiser différents scénarios avant de s'engager.
- Vérification de cohérence entre les chiffres du plan et la fiche technique communiquée par le vendeur.
Ces fonctionnalités enrichissent l'analyse, mais elles ne remplacent jamais un contrôle structurel effectué par un professionnel qualifié. Un plan bien lu réduit l'incertitude ; il ne dispense jamais d'une expertise sur place quand l'enjeu financier le justifie.
Perspective HAIO : pourquoi apprendre à lire un plan change la prise de décision immobilière
Un plan n'est jamais qu'un document technique : c'est un outil de communication entre un concepteur et un futur habitant, souvent le seul avant la remise des clés. Trop d'acheteurs le survolent en cherchant uniquement la taille des chambres, en ignorant la GTL ou l'orientation. Croiser la checklist présentée ici avec des outils de vérification, dont haio, réduit sensiblement le risque de mauvaise surprise après signature.
— HAIO
Vérifiez vos surfaces et vos scénarios avec haio
Un plan bien lu donne les bonnes questions ; encore faut-il les recouper avec des données de marché fiables pour décider en connaissance de cause. La plateforme est pensée pour cette étape intermédiaire, entre la lecture technique du document et la décision d'achat : elle croise la surface issue du plan avec les tendances du marché local pour produire une estimation, propose un simulateur d'aménagement pour tester différents agencements, et peut envoyer des alertes sur les évolutions de prix du secteur. Elle ne remplace ni un géomètre ni un contrôle structurel, mais elle vous évite de naviguer à l'aveugle entre le plan papier et la réalité du marché. Testez l'estimation de valeur sur haio avec les surfaces d'un plan que vous avez sous la main, et comparez le résultat à votre propre lecture.
Sources
Pour vérifier les points techniques abordés ici ou creuser des questions contractuelles précises, consultez directement les documents officiels :
- BCA / réglementation et conventions (document technique)
- BCA — guide pour propriétaires de condo (éléments à connaître)
Ces sources restent la référence pour toute question contractuelle liée aux tolérances de surface ou aux limites de propriété.
